Caracteristicas
Para ingreso de ganado al area de aturdimiento
Con equilibrio de contrapeso para controlar la apertura y el cierre de la compuerta.

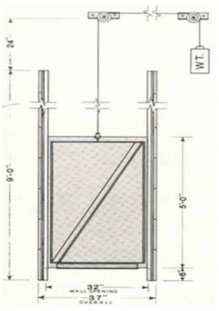

Mecanismo de entrada de ganado: puerta guillotina vertical accionado con un contrapeso, cable de acero, ruedas de soliduro, guia compuerta y bloqueo mecanico.
Sistema mecanico ranfla para caida de ganado: desplazamiento de compuerta lateral accionado con 2 cadenas.
Sistema de seguridad tipo palanca y trinquete
Comprende:
• 1 Chasis solido
• 1 Puerta de entrada impulsada por un cilindro neumatico, para ingreso del animal y corredizo hacia arriba montada en dos guias laterales lijas a la estructura.
• 1 Pared lateral movil impulsada por un cilindro neumatico, para inmovilizacion del animal.
• 1 Piso batiente impulsado por un cilindro neumatico para inmovilizacion del animal, con piso antideslizante.
• Apoyo ventral.
• 1 Compuerta de descarga tipo guillotina con protector de bordes para no lastimar la piel del animal.
• 1 Plataforma y escalera para operario con baranda de seguridad tubular. Y piso antideslizante de rejilla de alta resistencia conformada por platinas dentadas de acero galvanizado entrelazadas con varillas entregiradas.
• Accionamiento neumatico con movimientos interiores que permiten inmovilizar al animal al momento de insensibilizarlo.
• Cilindros neumaticos de doble efecto y doble amortiguación, accionados por válvulas manuales de tres posiciones.
• 1 Unidad neumática de mantenimiento y control.
• Capacidad de faena continua: 100 animales por hora.
• Apoyo de cabeza fijo y extendido hacia abajo para evitar que el animal baje la cabeza.
• Platina de protección superior colocada transversamente para evitar el levantamiento del ganado bovino al momento de la insensibilizacion.
Dimensiones aproximadas:
• “Largo: 2400 mm."
• "Ancho: 1190 mm"
• "Altura del cajon: 2250 mm".
• Peso aproximado: 2000 kg.
• Altura total del equipo: de 3500 a 4690 mm (teniendo en cuenta cilindro neumatico de puerta de ingreso).
Instalacion:
Total con linea neumatica de V" en tubo redondo galvanizado celula 40, mangueras neumaticas 300 - 400 PS1, diametro 10 mm, con sus respectivos conectores neumaticos, panel de control incluyendo valvulas de mando, unidad de mantenimiento y accesorios.
Diseño, construccion y ensamblaje por IMPROSERVICE (Industria Nacional)

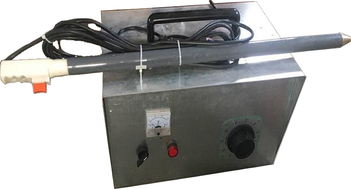

ATURDIDOR ELECTRICO
Capacidad: aproximadamente 300 animales por hora
220V/60Hz/ 2 fases
2 Amps
Tiempo de aturdimiento por cada animal: 1 segundos
Dimensiones del equipo: 350mm x 250mm x 310mm
Peso del equipo: 20 Kg
Caja de aturdimiento de acero inoxidable, incluye:
-Transformador
-Luz indicadora de equipo encendido
-Voltimetro
-Luz indicadora de aturdimiento
-Selector regulador de descarga de voltaje para diferentes pesos de la res:
300 KG – usar 180V
350 KG – usar 200V
400 KG – usar 220V
450 KG – usar 250V
Baston incluye:
- Switch/Boton de descarga en la manija del baston
- Manija de materiales de aislamiento electrico
- Terminal de cobre
- Cable a prueba de humedad y agua, de 6 metros de longitud.
Ventajas:
-A diferencia de los aturdidores que usan fulminantes, este NO requiere de fulminantes, y a diferencia de los aturdidores neumaticos, éste no requiere de un costoso sistema de aire con compresor.
-El metodo electrico es el metodo mas humano utilizado en el proceso de aturdimiento de animales, por lo que se traduce a menor sufrimiento y por ende a mejor calidad de carne.
-Caja en acero inoxidable para mayor proteccion del equipo y para cumplir con normas sanitarias en centros de faenamiento.
-El terminal en cobre optimizan conductividad de la descarga sobre el animal.
Marca: LIVESTOCK STUNNER
Modelo: MAYSTUN-AI
ATURDIDORES CON FULMINANTE
Ventajas
- Penetración con mas fuerza para lograr mayor productividad.
- Reduce pataleo después del aturdimiento.
- Altamente efectivo al aturdir, dejando al animal recostado.
- Facilita el encadenamiento del animal.
- Sistema efectivo de gatillo.
- Expulsión automática del casquillo
- Fabricación robusta para uso en condiciones difíciles.
- De manejo fácil.
- Limpieza y mantenimiento a ínfimo costo.
Caracteristicas:
Con mecanismo de retraccion automatica del perno-cautivo.
Caracteristicas:
Con mecanismo de amortiguacion del perno-cautivo por amortiguadores de caucho.
Caracteristicas:
Similar al modelo KR, la diferencia es que el modelo KL viene con perno-cautivo alargado.
Caracteristicas:
Aturde por golpe (concusion), sin penetrar el craneo del animal.
ATURDIDORES NEUMATICOS

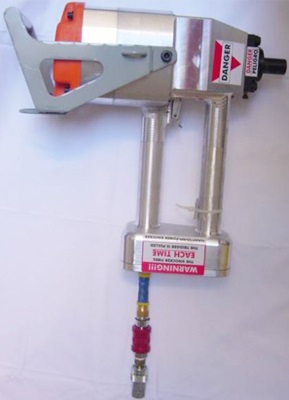

Aturdido penetrante neumatico
Este aturdidor requiere de un compresor de aire, equilibrador de herramientas y lubricador de filtro de aire.
Funciona a 160 a 180 psi.
Válvula de descarga de aire incluida para la seguridad
Fácil mantenimiento
Aturdido NO penetrante neumatico
Este aturdidor requiere de un compresor de aire, equilibrador de herramientas y lubricador de filtro de aire.
Funciona a 160 a 180 psi.
Válvula de descarga de aire incluida para la seguridad
Fácil mantenimiento
Caracteristicas:
- Para ternera y cerdos
- Presión de trabajo 170 - 230 psi 11,7 - 15,9 bar
- Presión de trabajo máxima de 150 psi 17,2 bar
- Consumo de aire (por ciclo) a 170 psi (11,7 bar) 0,63 a 0,83 m3 17,8 a 23,5 L
- Diámetro del eje que penetra 0.460 pulgadas (11,7 mm)
- Las manijas de control
- Un solo disparo neumático
- Dimensiones generales (L x W x h) 15 x 7,0 x 14 pulgadas (381 x 178 x 356 mm)
- Peso 15.5 lbs 7,03 kg
Caracteristicas:
- Neumatico
- Para ganado bovino
- Deja al animal insensible al dolor
- Procedimiento de un solo disparo.
- Tecnica mejorada para mejor calidad de la carne.
- Accionamiento neumático.
- Fácil de manejar y operar, la cual se traduce a menos fatiga del operador.
- Fácil de reparar y limpiar.
- Peso ligero: 32,5 libras (14,7 kg).
Especificaciones:
- Presión de funcionamiento (normal) 160 - 175 psi 11 - 12 bar
- Presión de funcionamiento (máximo) 250 psi 17,2 bar
- Consumo de aire @ 175 psi (12 bar) 1.453 41 L
- Diámetro del eje que penetra 0.625 pulgadas (15,9 mm)
- Las manijas de control: gatillos neumatiocos para disparar
- Dimensiones generales (L x W x h) 19 x 5,5 x 15 pulgadas (483 x 140 x 381 mm)
Caracteristicas:
• Aturdidor no penetrante para el ganado vacuno, usado unicamente cuando la
cabeza del animal esta restringida o inmovilizada dentro de un cajón de noqueo.
• El diseño único hace que el animal aturdido
insensible al dolor, sin penetrar la
cráneo.
• Una imagen impresionante procedimiento humana.
• Mejor impresionante para mejorar la calidad de la carne.
• Se dobla controles para ayudar a los operadores.
• Fácil de manejar y operar - menos retroceso
o relajarse - menos fatiga del operador.
• Fácil de reparar y limpiar.
• Ligero - herramienta sólo pesa 36 libras
(16,3 kg).
Especificaciones:
- Neumamática
- Presión de trabajo (250 psi / 17,2 bar máximo) 190 - 245 psi 13.1 - 16.9 bar
- Consumo de aire / ciclo @ 175 psi / 12 bar 1.45 ft3 41 L
- No penetrante USSS-2A con diámetro del eje de 1,75 pulgadas (44,5 mm)
- Mangos de control dual disparadores / manijas duales neumática
- Dimensiones generales (L x W x h) 19 x 5,5 x 15 pulgadas (483 x 140 x 381 mm)
- Peso sin mangueras: 34.1 lbs 15.5 kg
- Restrictor soporta 35,8 lbs 16.2 kg
